Алкотектор в исполнении «Юпитер-К»
99 900.00 руб.
Ru
Наименование и обозначение типа СИ: Анализатор паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнении «Юпитер-К». Многофункциональный российский алкометр со встроенным принтером для распечатки результата на бумажном носителе
Подробности
Характеристики
Область применения
—
для ГИБДД, для наркологов
Тип датчика
?
Электрохимические сенсорные датчики характеризуются высокой чувствительностью Подробнее
—
электрохимический
Периодичность поверки
?
Поверка - совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям
Подробнее—
1 раз в год
Первичная поверка
—
проведена
Диапазон рабочих температур
—
от -5 до +50 °С
Распечатка
?
Необходима при проведении освидетельствований
—
есть
Все товары
производства АЛКОТЕКТОР
Алкотектор в исполнении «Юпитер-К»
99 900.00 руб.
Вы можете задать вопросы по организации бесплатного вебинара и заказать вебинар, на котором данный продукт можно обсудить со специалистом.
Заказать вебинар
АЛКОТЕКТОР в исполнении «Юпитер-К» рекомендуется к применению:
- при осуществлении контроля и надзора в области обеспечения безопасности дорожного движения (освидетельствования на состояние алкогольного опьянения);
- при осуществлении деятельности в области здравоохранения (медицинское освидетельствование на состояние опьянения, предрейсовые, послерейсовые медицинские осмотры);
- при контроле трезвости персонала на производстве (предсменные, послесменные медицинские осмотры).
Кроме исполнения «Юпитер-К» АЛКОТЕКТОР Юпитер может поставляться в следующих исполнениях:
«Юпитер» — поставляется без принтера; имеет возможность работы с внешним принтером;
«Юпитер-П» — поставляется с внешним принтером, который при необходимости можно присоединить к корпусу алкометра.
Алкометры АЛКОТЕКТОР во всех трех исполнениях зарегистрированы Федеральной службой по надзору в сфере Здравоохранения и социального развития, разрешены к производству, продаже и применению на территории РФ, а также являются средствами измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР в исполнении «Юпитер-К» допущены к применению в Республике Беларусь, Кыргызской Республике, Республике Таджикистан, Республике Узбекистан и Республике Казахстан, и внесены в государственные реестры этих стран.
При заказе анализатора паров этанола АЛКОТЕКТОР в исполнении «Юпитер-К» Вам следует указать вариант полей ввода данных (они же будут в распечатке и в рабочем окне программы «Статистика Юпитер»), который наиболее соответствует Вашей деятельности. Вы можете выбрать один из стандартных вариантов, один из предлагаемых вариантов или прислать свой вариант полей, указав его в письменном виде в заявке на прибор. Помните, что максимально возможное число полей – 10.
- при осуществлении контроля и надзора в области обеспечения безопасности дорожного движения (освидетельствования на состояние алкогольного опьянения);
- при осуществлении деятельности в области здравоохранения (медицинское освидетельствование на состояние опьянения, предрейсовые, послерейсовые медицинские осмотры);
- при контроле трезвости персонала на производстве (предсменные, послесменные медицинские осмотры).
Кроме исполнения «Юпитер-К» АЛКОТЕКТОР Юпитер может поставляться в следующих исполнениях:
«Юпитер» — поставляется без принтера; имеет возможность работы с внешним принтером;
«Юпитер-П» — поставляется с внешним принтером, который при необходимости можно присоединить к корпусу алкометра.
Алкометры АЛКОТЕКТОР во всех трех исполнениях зарегистрированы Федеральной службой по надзору в сфере Здравоохранения и социального развития, разрешены к производству, продаже и применению на территории РФ, а также являются средствами измерений, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений.
Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР в исполнении «Юпитер-К» допущены к применению в Республике Беларусь, Кыргызской Республике, Республике Таджикистан, Республике Узбекистан и Республике Казахстан, и внесены в государственные реестры этих стран.
При заказе анализатора паров этанола АЛКОТЕКТОР в исполнении «Юпитер-К» Вам следует указать вариант полей ввода данных (они же будут в распечатке и в рабочем окне программы «Статистика Юпитер»), который наиболее соответствует Вашей деятельности. Вы можете выбрать один из стандартных вариантов, один из предлагаемых вариантов или прислать свой вариант полей, указав его в письменном виде в заявке на прибор. Помните, что максимально возможное число полей – 10.
Возможные варианты полей ввода данных:

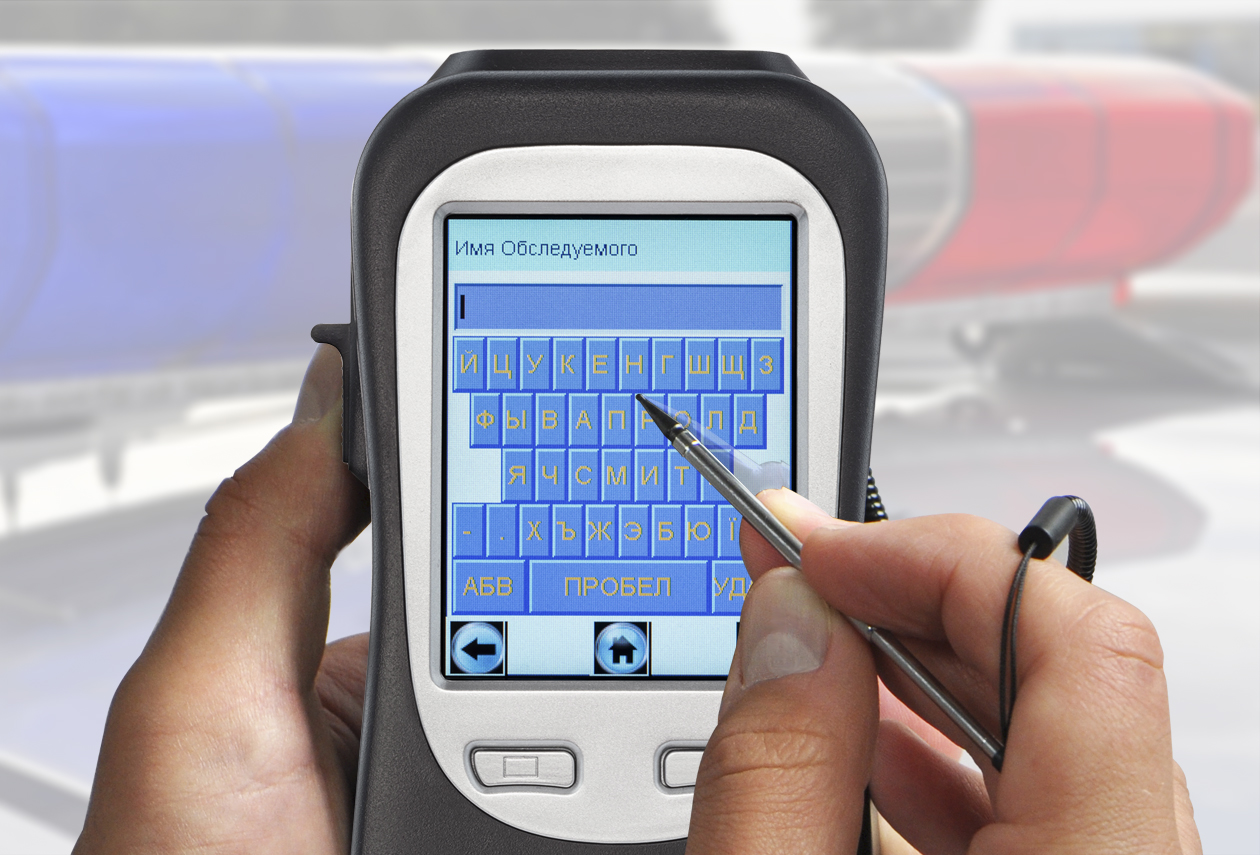

Стандартные поля: версия ГИБДД:
- Поле 1 – Имя Обследуемого;
- Поле 2 – Место Обследования;
- Поле 3 – Гос. Номер машины;
- Поле 4 – Нагрудный Знак;
- Поле 5 – Инспектор;
- Поле 6 – Отдел ДПС.
Стандартные поля: медицинская версия:
- Поле 1 – ФИО ОБСЛЕДУЕМОГО;
- Поле 2 – ГОД РОЖД ОБСЛЕД;
- Поле 3 – НАПРАВЛЕН;
- Поле 4 – НОМЕР НАПРАВЛЕНИЯ;
- Поле 5 – МЕСТО ОБСЛЕДОВАНИЯ;
- Поле 6 – ФИО МЕДРАБОТНИКА.
Примеры часто заказываемых вариантов полей для индивидуального протокола:
При заказе Вам необходимо уточнить, содержимое каких полей будет сохраняться в памяти анализатора до тех пор, пока пользователь не введет в эти поля новые данные.
1 Вариант- Поле 1 – ФИО ОБСЛЕДУЕМОГО;
- Поле 2 – ФИО МЕДРАБОТНИКА.
- Поле 1 – ФИО ОБСЛЕДУЕМОГО;
- Поле 2 – ДОЛЖНОСТЬ ОБСЛЕД;
- Поле 3 – МЕСТО ОБСЛЕДОВАНИЯ;
- Поле 4 – ФИО МЕДРАБОТНИКА.
- Поле 1 – МЕСТО ОБСЛЕДОВАНИЯ;
- Поле 2 – УЧАСТОК;
- Поле 3 – ФИО ОБСЛЕДУЕМОГО;
- Поле 4 – ДОЛЖНОСТЬ ОБСЛЕД.;
- Поле 5 – ФИО ФЕЛЬДШЕРА.
Характеристики
|
Область применения
|
для ГИБДД, для наркологов |
|
Тип датчика
?
Электрохимические сенсорные датчики характеризуются высокой чувствительностью Подробнее
|
электрохимический |
|
Периодичность поверки
?
Поверка - совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям Подробнее |
1 раз в год |
|
Первичная поверка
|
проведена |
|
Диапазон рабочих температур
|
от -5 до +50 °С |
|
Распечатка
?
Необходима при проведении освидетельствований
|
есть |
|
Размеры
|
190 х 82 х 36 мм |
|
Масса
|
не более 320 г (без аккумуляторов, без термобумаги) |
Технические характеристики
|
Диапазон измерений
?
в пределах которой нормированы допускаемые пределы погрешности средства измерения Подробнее |
от 0,000 до 1,200 мг/л |
|
Диапазон показаний
|
от 0,000 до 2,500 мг/л |
|
Цена младшего разряда шкалы
|
от 0,001 мг/л |
|
Время подготовки к работе после включения
|
не более 5 секунд |
|
Время измерения после отбора пробы
|
не более 10 секунд |
|
Время подготовки к работе после измерения
|
не более 10 секунд |
|
Интервал времени работы без корректировки показаний
|
не менее 12 месяцев |
|
Приемник системы позиционирования
|
встроенный (GPS и/или ГЛОНАСС) |
|
Память
|
не менее 20000 результатов измерений |
|
Время автоматического отключения
|
1/2/5/10 мин. (устанавливается пользователем) |
Пределы допускаемой погрешности анализатора
(приведены для диапазона температур свыше +15 до +25 °С)
|
Абсолютной погрешности (для диапазона от 0,000 до 0,200 мг/л)
|
±0,020 мг/л |
|
Относительной погрешности (для диапазона свыше 0,200 до 1,200 мг/л)
|
±10% |
Режимы работы алкометра
|
Режим измерения со вводом данных
|
измерение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха с возможностью ввода данных об обследующем и обследуемом |
|
Режим измерения без ввода данных
|
измерение массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха без возможности ввода данных |
|
Режим скрининга
|
предварительная оценка наличия алкоголя в выдыхаемом воздухе |
|
Режим передачи данных
|
сохраненные протоколы измерений переносятся из памяти алкометра на компьютер |
|
Режим калибровки сенсорного экрана
|
рекомендуется при неадекватной реакции сенсорного экрана на нажатие; выполняется пользователем в порядке текущего технического обслуживания |
|
Режим корректировки и проверки показаний
|
выполняется пользователем или специалистами сервисных центров в порядке периодического технического обслуживания при необходимости; важно: после корректировки необходима поверка |
|
Режим проверки по сухому газу
|
режим измерений массовой концентрации паров этанола, который используется только для выполнения проверки показаний и поверки анализатора с применением газовых смесей этанол/азот в баллонах под давлением |
Режимы отбора пробы
|
Автоматический
|
заборная система активируется давлением, создаваемым выдохом обследуемого |
|
Ручной
|
заборная система анализатора активируется оператором путем нажатия на кнопку «Ручной забор» на сенсорном экране анализатора |
Ресурсы, сроки службы и хранения
|
Срок службы электрохимического датчика
|
не менее 2 лет |
|
Средний срок службы анализатора
|
5 лет |
|
Средняя наработка на отказ
|
8000 часов |
|
Срок хранения
|
не ограничен |
Электрическое питание анализатора
|
Аккумуляторный Li-ion блок
|
7,4 В; не менее 1800 мА·ч |
|
Сетевой адаптер питания - от сети переменного тока с характеристиками сети
|
230±23 В, 50±1 Гц |
|
Бортовой адаптер питания - от бортовой сети автомобиля с характеристиками сети
|
от 10,8 до 16,5 В |
|
Выходное напряжение сетевого адаптера питания
|
12 В |
|
Выходной ток сетевого адаптера питания
|
не менее 2 А |
|
Выходное напряжение бортового адаптера питания
|
от 10,8 до 16,5 В |
|
Число измерений без подзарядки аккумуляторного блока
|
не менее 500 без распечатки протоколов измерений не менее 100 с распечаткой протоколов измерений |
Электрические характеристики зарядного устройства (для аккумуляторного блока)
|
Входное напряжение
|
12 В |
|
Выходное напряжение
|
8,4 В |
|
Выходной ток
|
1 А |
Комплект
Обратите внимание: кроме представленного на фото, в стандартный комплект АЛКОТЕКТОРа в исполнении «Юпитер-К» входят еще 100 мундштуков, руководство по эксплуатации (с методикой поверки) и паспорт.
При поставке один из сменных аккумуляторных блоков может находиться внутри анализатора.
Стандартный комплект поставки:
1. Анализатор (с присоединенным печатающим блоком) - 1 шт.
2. Мундштук - 105 шт.*
3. Мундштук-воронка - 1 шт.*
4. Сменный аккумуляторный блок - 2 шт.*
5. Зарядное устройство - 1 шт.
6. Сетевой адаптер питания анализатора (от сети 220 В) - 1 шт.
7. Бортовой адаптер питания анализатора (от бортовой сети 12 В) - 1 шт.
8. Кабель USB - 1 шт.
9. Термобумага - 6 шт.*
10. Чехол - 1 шт.
11. Кейс - 1 шт.
12. Руководство по эксплуатации - 1 шт.
13. Паспорт - 1 экз.
14. Методика поверки МП-242-2095-2017 - 1 экз.
*Количество этих позиций может отличаться по согласованию с заказчиком.
**Руководство по эксплуатации и Методика поверки могут поставляться в виде единого документа.
В дальнейшем при эксплуатации анализатора мундштуки приобретаются по отдельным заказам. Используются мундштуки по ТУ 22.29.29-001-82139963-2017 (идентичны ТУ 2291-001-82139963-2015), исполнение «Мундштук АЛКОТЕКТОР с двумя отверстиями». Дополнительно поставщик передает покупателю на компакт-диске (или ином носителе) программу «Статистика Юпитер».
Эксплуатационная документация
Видео
Реклама
Вопросы и ответы
Бывают ли многоразовые мундштуки для алкометров?
Да, многоразовые мундштуки для алкометров бывают. Это бесконтактные мундштуки-воронки. После применения их можно дезинфицировать химическим методом по МУ-287-113 и затем применять повторно.
Контактные мундштуки, которые обследуемое лицо берет в рот, строго одноразовые.
Программное обеспечение
Программа «Статистика Юпитер» позволяет сформировать базы данных из памяти анализаторов паров этанола в выдыхаемом воздухе АЛКОТЕКТОР в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» на персональном компьютере.Создаваемая на ПК база данных имеет удобный интерфейс, позволяет легко найти и вывести на печать необходимые данные (протоколы измерений) с возможностью сортировки по дате, порядковому номеру измерений, заводскому номеру анализатора и другим признакам.
В рабочем окне программы пользователю доступны:
- сортировка,
- поиск,
- фильтрация,
- печать,
- экспорт и импорт данных,
- просмотр места измерения на карте (если в момент проведения процедуры были установлены и сохранены координаты в системе позиционирования);
- привязка видео (в форматах mov, mp4 или avi) или фото (в формате jpeg) к протоколам измерений (только для программы «Статистика Юпитер +»).
Для работы с программой используется кабель USB из комплекта анализатора.
Перед началом работы с программой «Статистика Юпитер» необходимо ознакомиться с Инструкцией по работе с программой, которую можно скачать в разделе «Эксплуатационные документы».
Исключительное право на программы группы «Статистика Юпитер» принадлежит ООО «АЛКОТЕКТОР».
История изменений
| № | Публикация* | Описание изменения | Ссылки |
|---|---|---|---|
| 1 | 21.03.2017 | Поправка к документу «Анализатор паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнении «Юпитер» («Юпитер-К», «Юпитер-П»). Паспорт», 2012 г. | Oткрыть |
| 2 | 17.10.2016 | Приказ Росстандарта о внесении изменений в описание типа СИ | Oткрыть |
| 3 | 28.11.2016 | Изменение №1 к документу «Анализатор паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнении «Юпитер» («Юпитер-К», «Юпитер-П»). Паспорт. АЛКТ.941433.001ПС», 2011 г.» | Oткрыть |
| 4 | 28.11.2016 | Изменение №1 к документу «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001РЭ», 2011 г. | Oткрыть |
| 5 | 10.07.2017 | Изменение №1 к документам «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001РЭ», 2017 г. и «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Паспорт. АЛКТ.941433.001ПС», 2017 г. | Oткрыть |
| 6 | 10.07.2017 | Изменение №2 к документам «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001РЭ», 2017 г. и «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001-01РЭ», 2017 г. | Oткрыть |
| 7 | 20.08.2021 | Изменение №3 к документам «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001РЭ», 2017 г. и «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001-01РЭ», 2017 г. и Изменение №1 к документу «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001-02РЭ», 2017 г. |
Oткрыть |
| 8 | 14.06.2022 | Изменение №4 к документам «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001РЭ», 2017 г. и «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001-01РЭ», 2017 г. и Изменение №2 к документу «Анализаторы паров этанола в выдыхаемом воздухе АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-П», «Юпитер-К». Руководство по эксплуатации. АЛКТ.941433.001-02РЭ», 2017 г. |
Oткрыть |
| 9 | 13.12.2023 | Изменение №4 к документу «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» по ТУ 26.60.12-001-82139963-2011. Паспорт. ЛНБА.941433.001ПС» | Oткрыть |
| 10 | 13.12.2023 | Изменение №5 к документу: «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» по ТУ 26.60.12-001-82139963-2011. Руководство по эксплуатации. ЛНБА.941433.001РЭ, ЛНБА.941433.001-01РЭ» и Изменение №3 к документу «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» ТУ 26.60.12-001-82139963-2011. Руководство по эксплуатации. ЛНБА.941433.001-02РЭ». |
Oткрыть |
| 11 | 02.12.2024 | Изменение №5 к документу «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» по ТУ 26.60.12-001-82139963-2011. Паспорт. АЛКТ.941433.001ПС» | Oткрыть |
| 12 | 02.12.2024 | Изменение №6 к документу «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» по ТУ 26.60.12-001-82139963-2011. Руководство по эксплуатации. ЛНБА.941433.001РЭ», ЛНБА.941433.001-01РЭ». Изменение №4 к документу «Анализаторы паров этанола в выдыхаемом воздухе «АЛКОТЕКТОР» в исполнениях «Юпитер», «Юпитер-К», «Юпитер-П» по ТУ 26.60.12-001-82139963-2011. Руководство по эксплуатации ЛНБА.941433.001-02РЭ. | Oткрыть |
* Дата публикации на сайте alcotector.ru
