Интерфейсный модуль Ethernet для Алкобарьера
16 165.00 руб.
Ru
Интерфейсный модуль Ethernet для Алкобарьера позволяет получать данные о состоянии и управлять алкотестером по сети. Описание протокола и актуальная прошивка размещены во вкладках «Программное обеспечение» и «Эксплуатационная документация»
Подробности
Характеристики
Количество сокетов
?
количество сокетов, работающих в режиме TCP сервера, составляет от 4 до 8
—
8
Режим работы
—
TCP сервер
Поддерживаемые протоколы
—
HTTP, HTTPS
Основная функция
—
ответ на HTTP и HTTPS запросы
Дополнительная функция
—
обмен данными по протоколам DHCP, LLMNR, NEDAP, перенаправление запросов с 80 порта
Тип подключения
?
Тип подключения
—
статический или динамический IP
Все товары
производства АЛКОТЕКТОР
Интерфейсный модуль Ethernet для Алкобарьера
16 165.00 руб.
Алкотестер для проходных «Алкобарьер» интегрируется через Ethernet с СКУД (системы контроля и управления доступом) и СУРВ (системы учёта рабочего времени): PERCo, Parsec, Ovision, TimeControl, Интеллект, MStroy, Inner Range, Интегра-СКД.

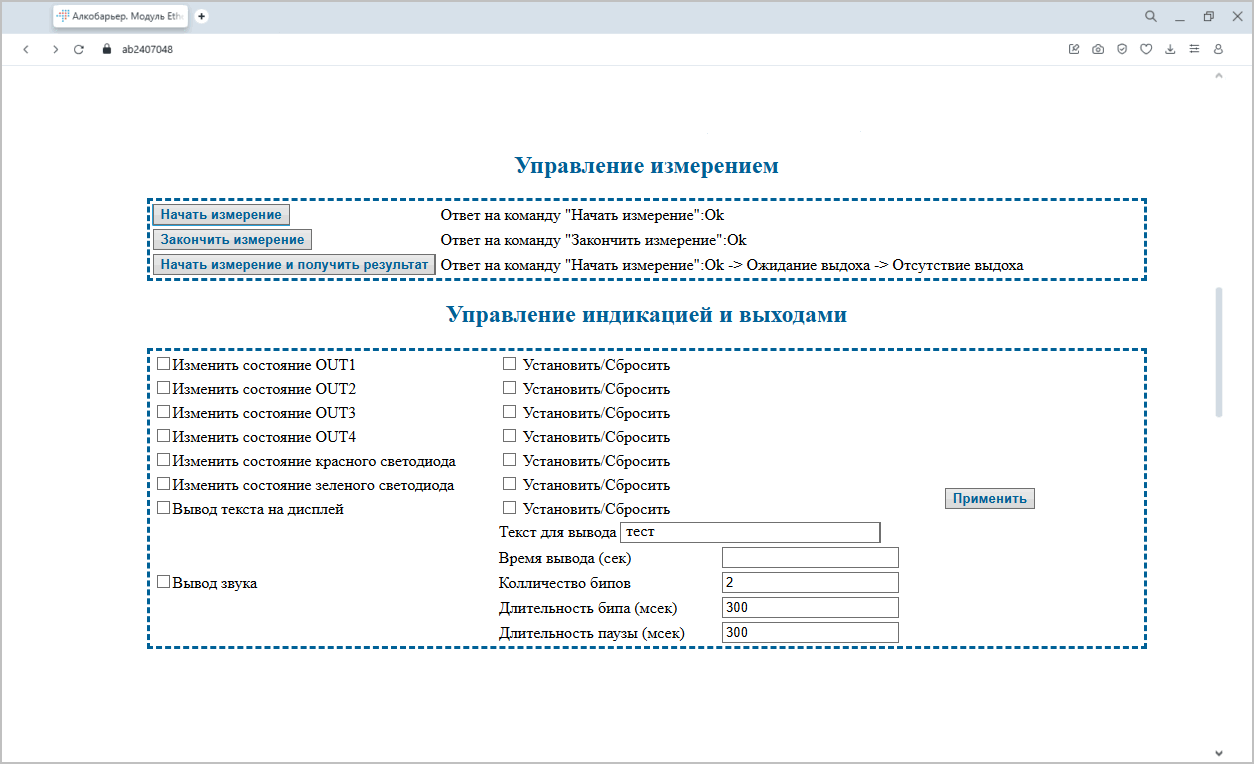

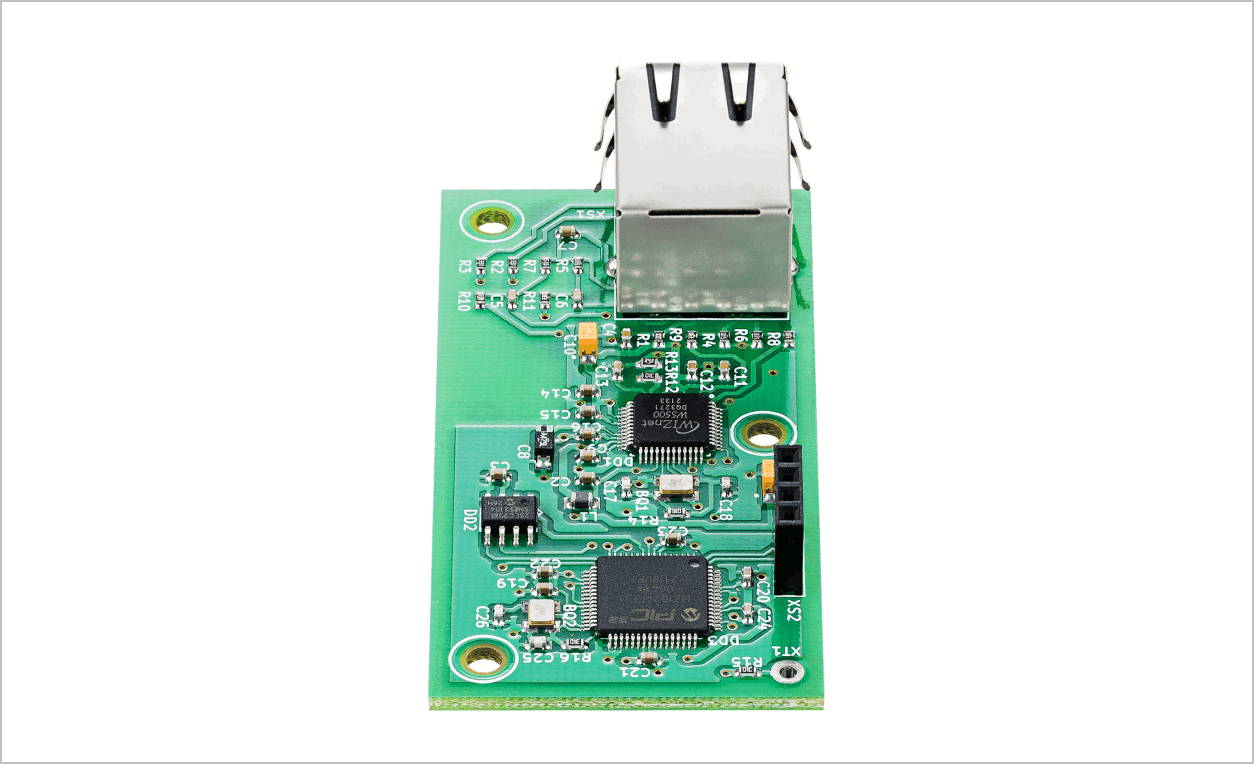

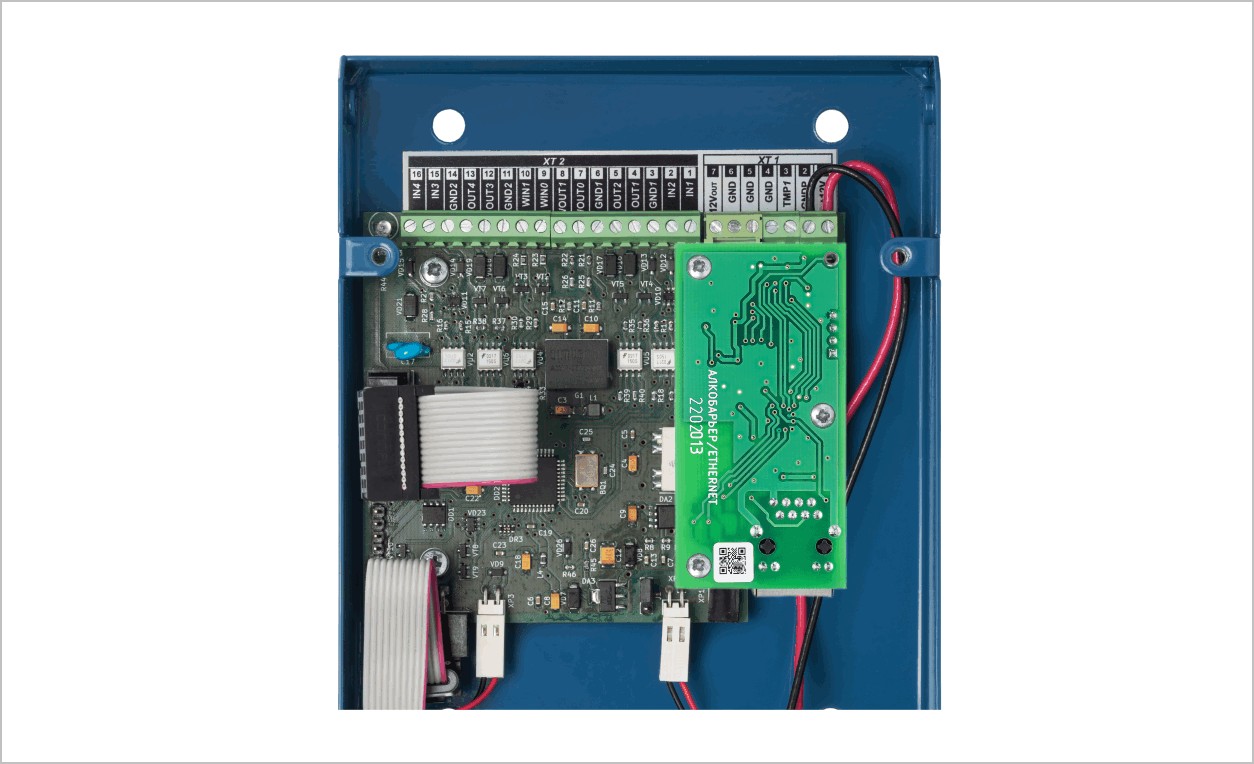

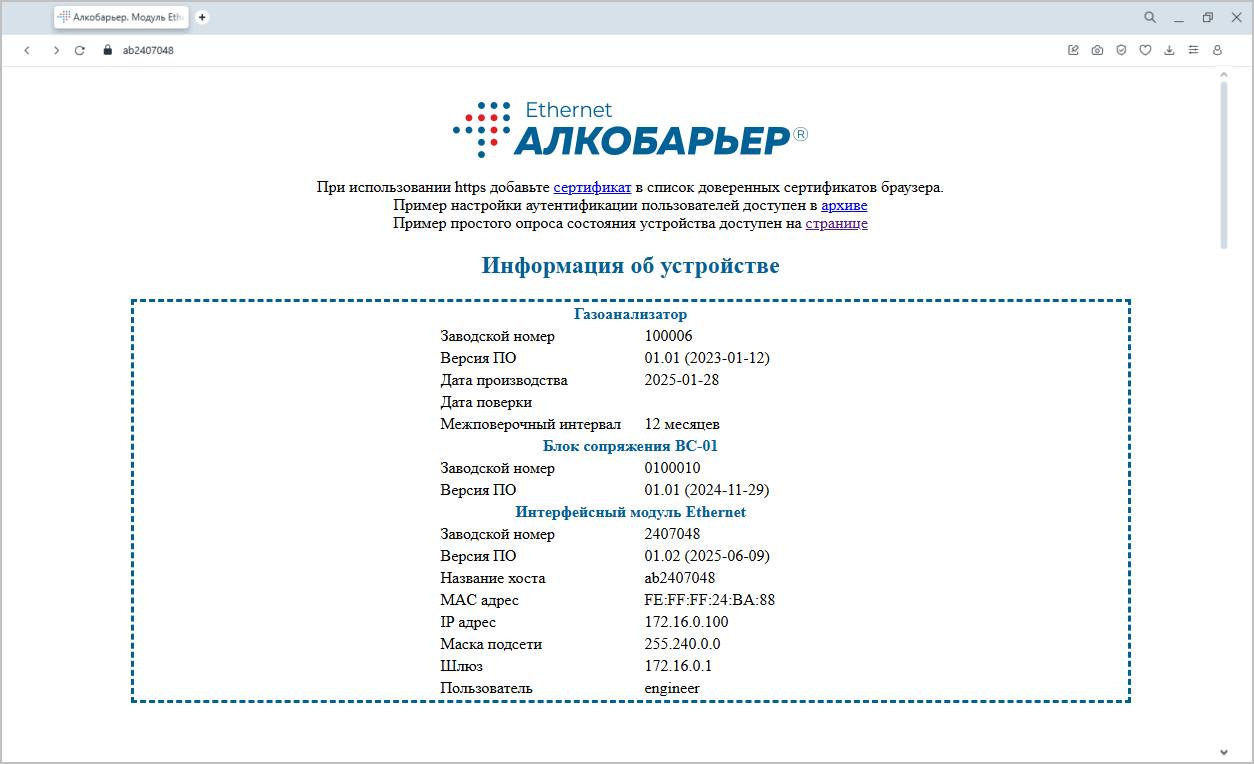

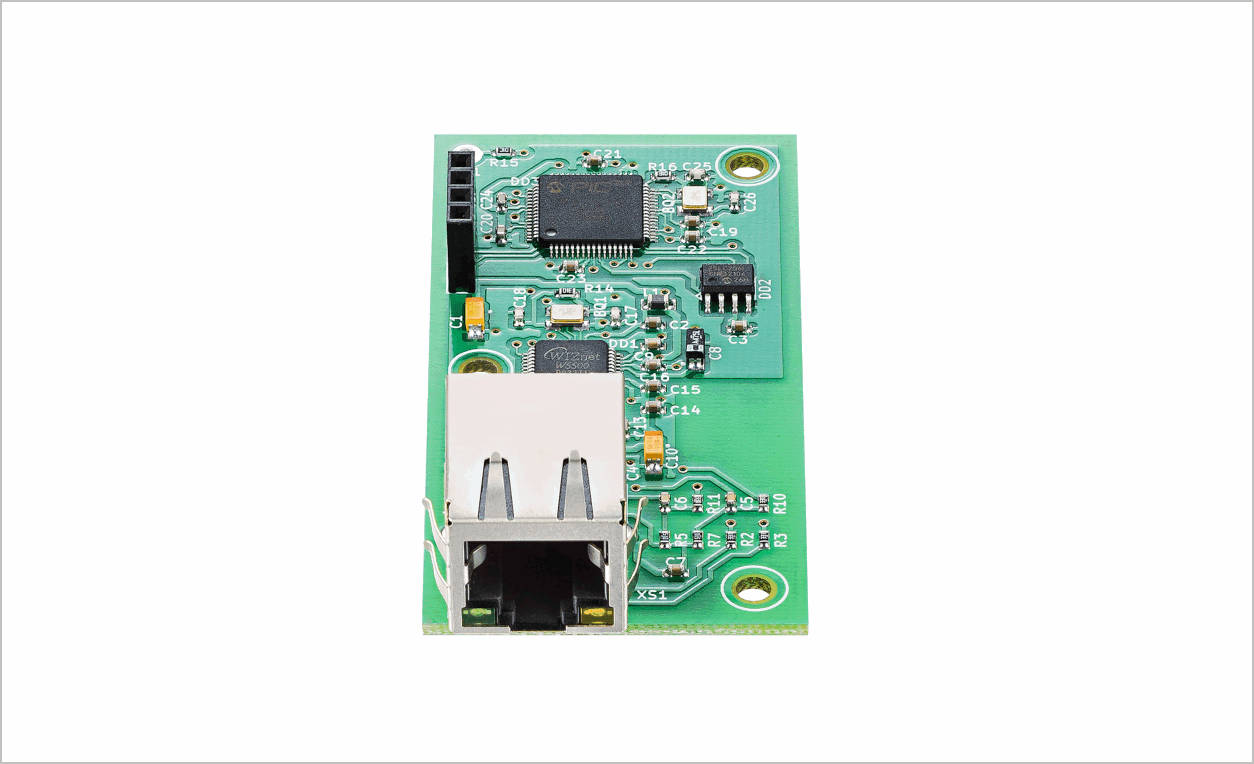

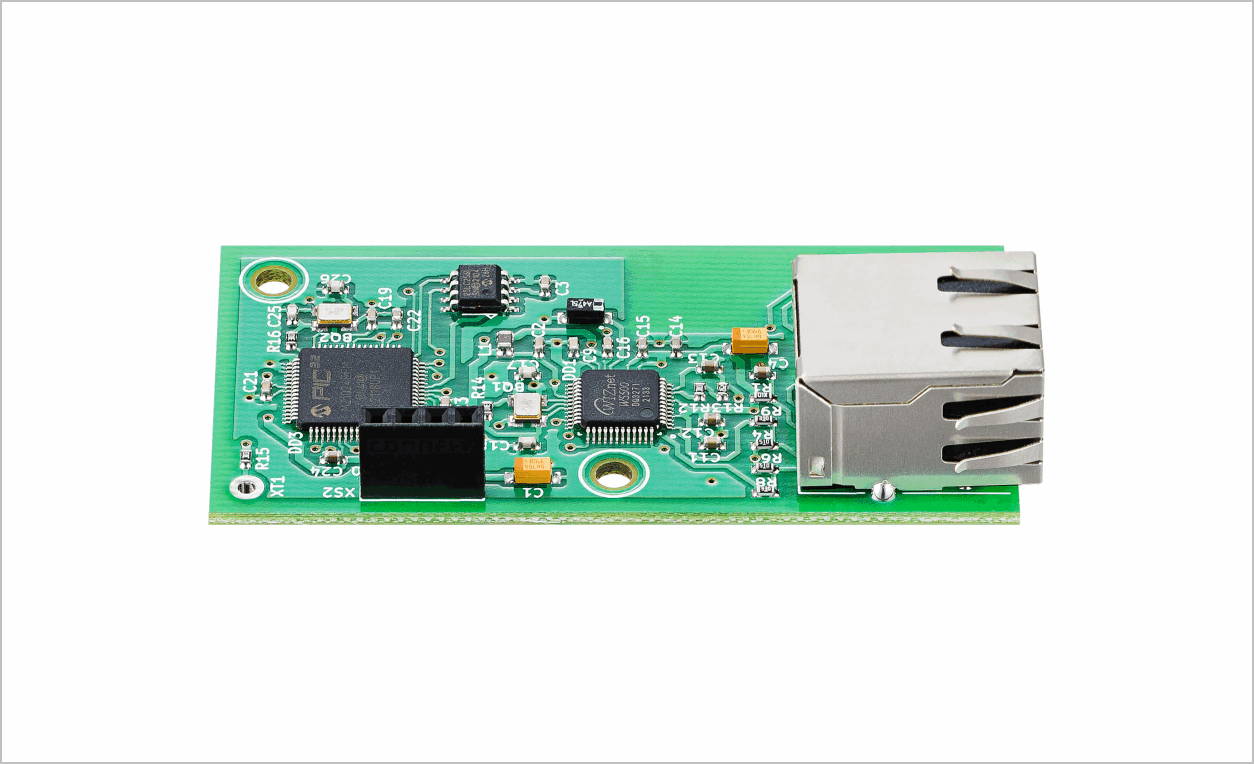

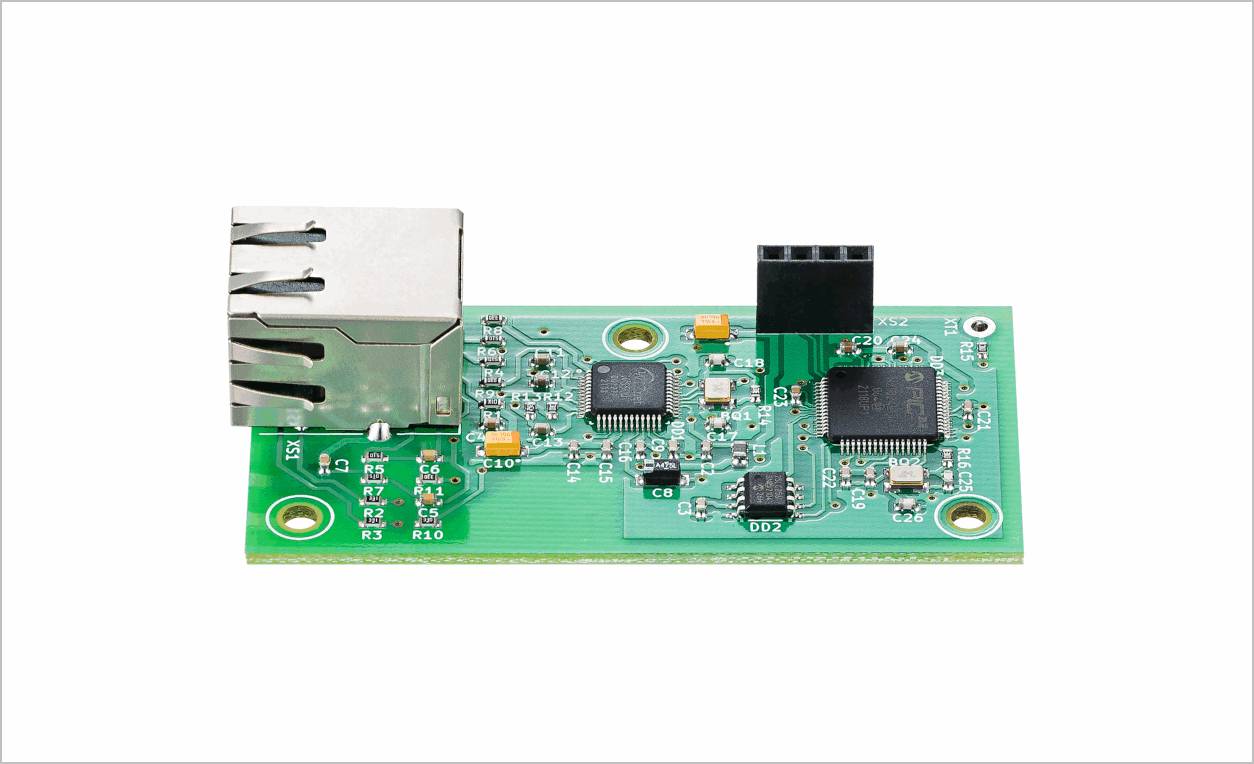

Интерфейсный модуль Ethernet устанавливается на материнскую плату блока сопряжения (разъём XP5). После установки и включения устройства пользователю становится доступен веб-интерфейс по адресу abXXXXXXX/index.html, где XXXXXXX - семизначный заводской номер модуля, записанный на лицевой стороне печатной платы. Веб-интерфейс модуля демонстрирует реализацию всех JSON команд протокола. В нём можно изменять настройки, получать информацию о текущем статусе и просматривать данные из памяти алкотестера.

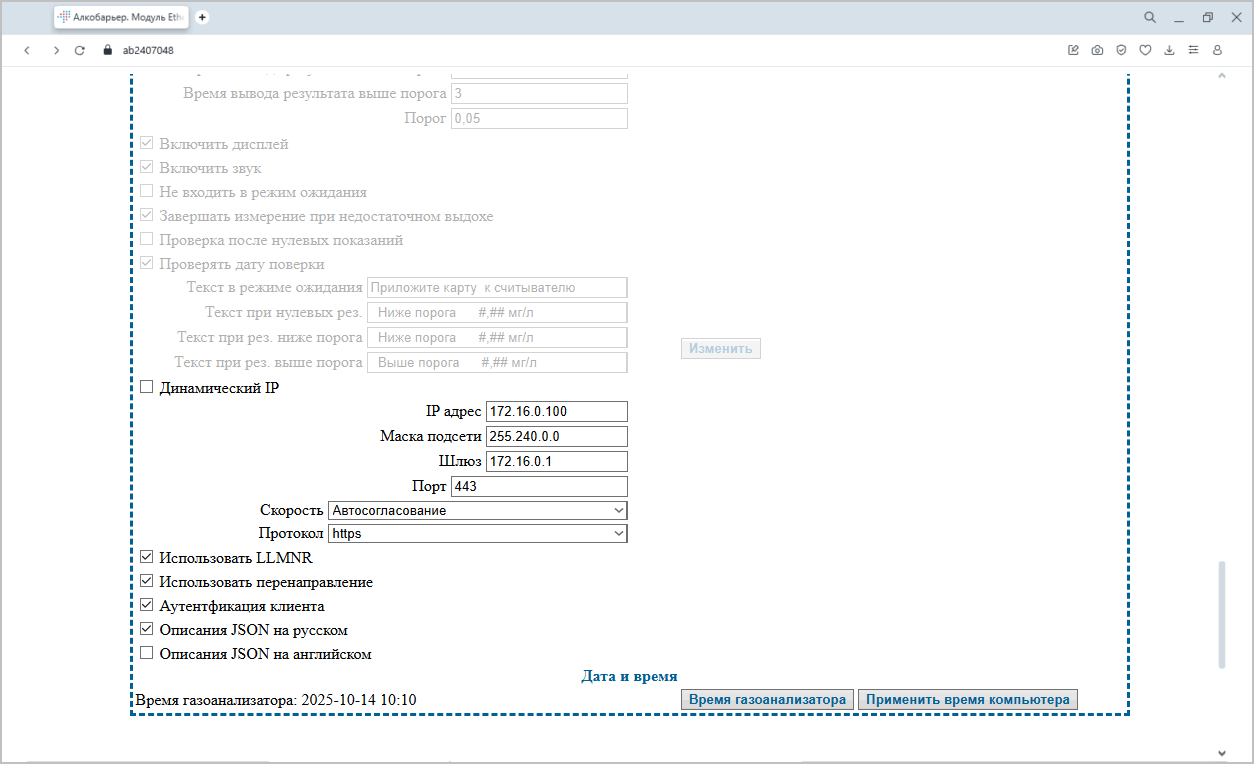

Сетевые параметры устанавливаются с помощью программы «Настройка Алкобарьер» (по USB), через веб-интерфейс модуля (по Ethernet) или с помощью кнопок на передней панели газоанализатора (подробности в «Инструкции по монтажу, пуску и настройке»).
Используя протокол обмена информацией между интерфейсным модулем Ethernet и внешними устройствами можно получать данные о состоянии и управлять алкотестером Алкобарьер по сети, в том числе:
получать общую информацию об устройстве: заводской номер, дату поверки, версию ПО для газоанализатора и дополнительных блоков;

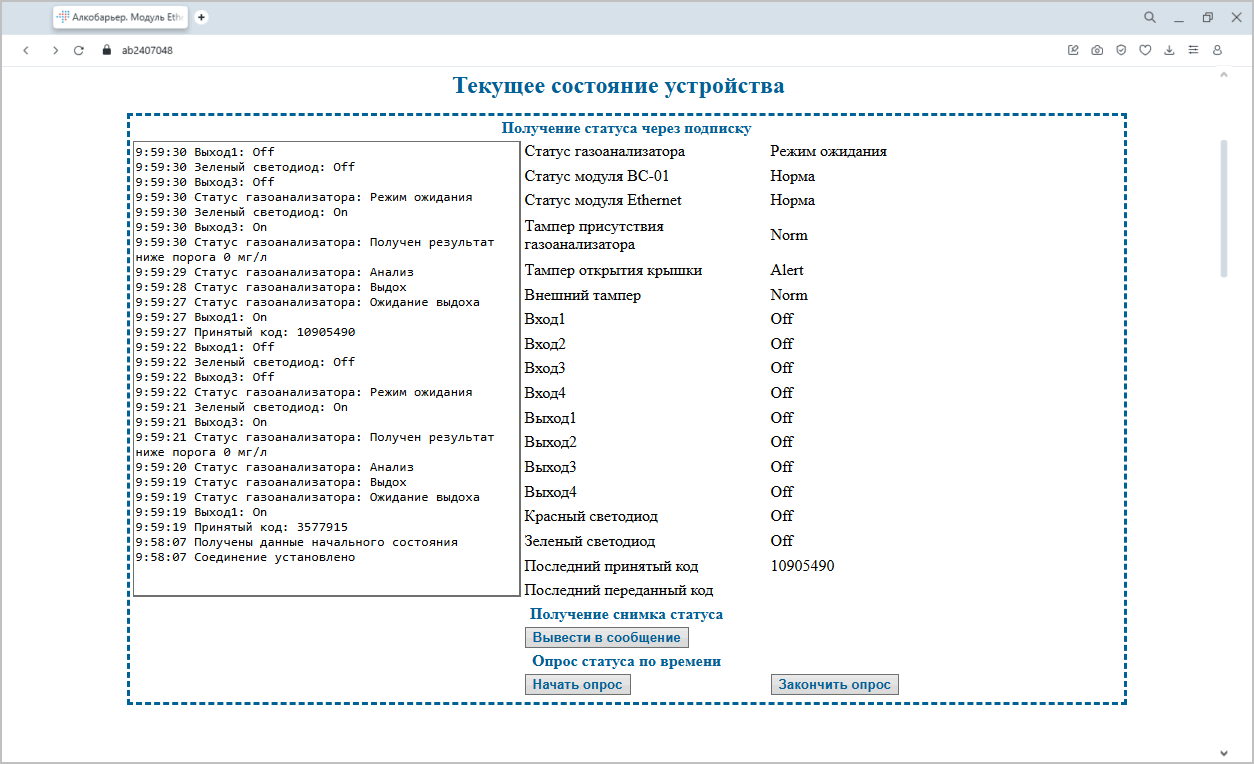

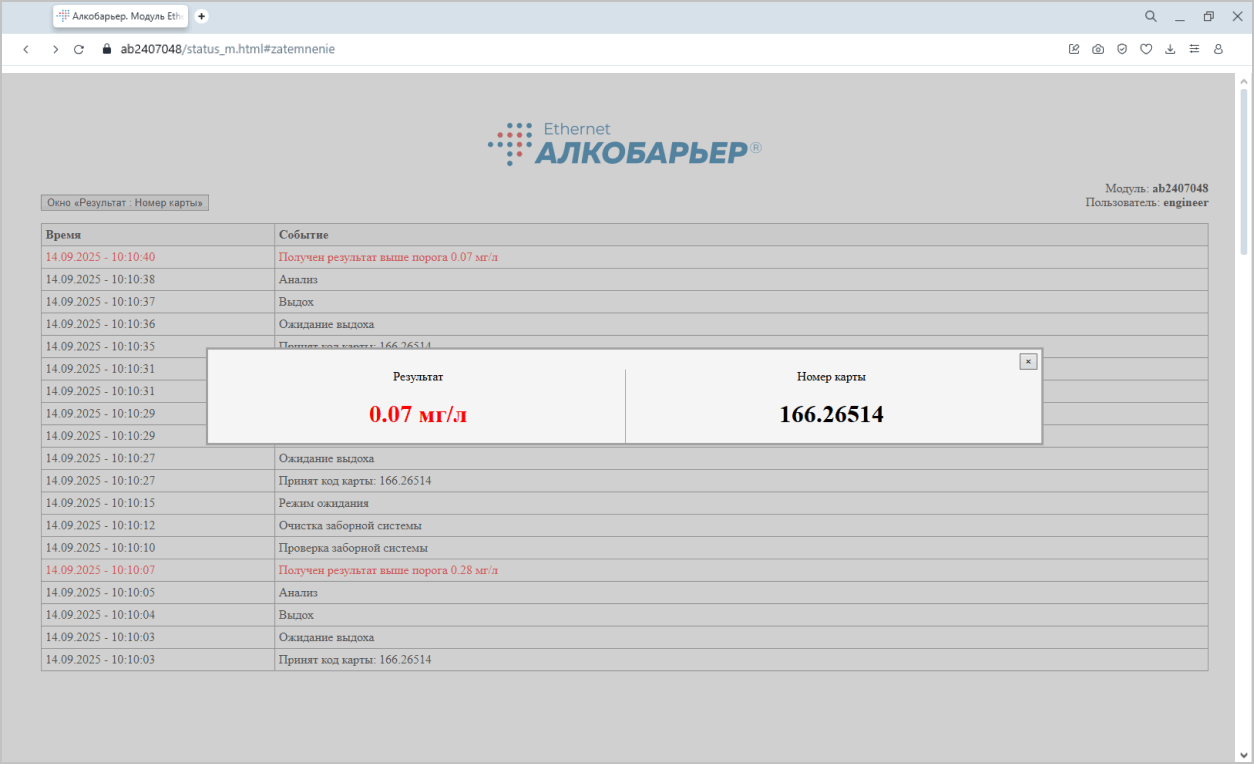

получать в режиме реального времени данные о текущем статусе устройства: режиме работы, результатах измерения, состоянии входов и выходов блока сопряжения;
управлять индикацией газоанализатора и блока сопряжения;
управлять началом и завершением измерения;
управлять выходами блока сопряжения;

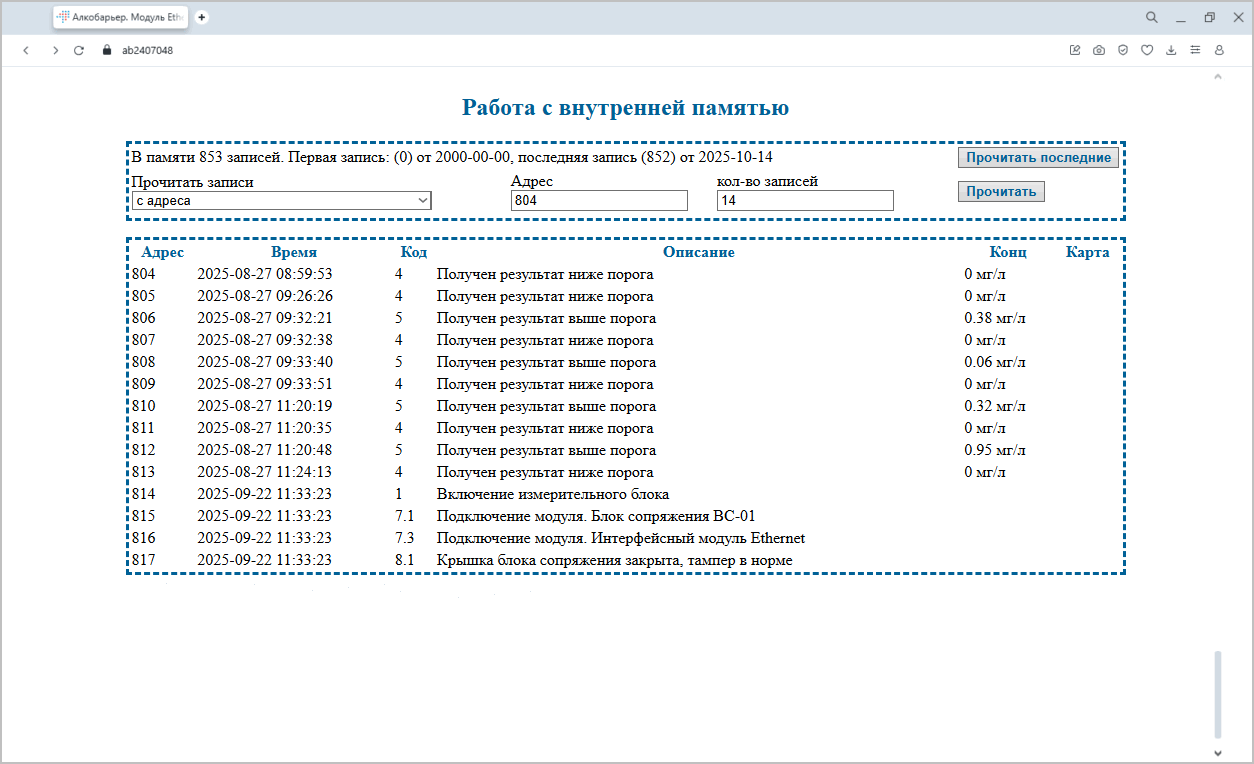

читать историю событий газоанализатора, включая информацию о результатах измерения концентрации алкоголя в выдыхаемом воздухе;

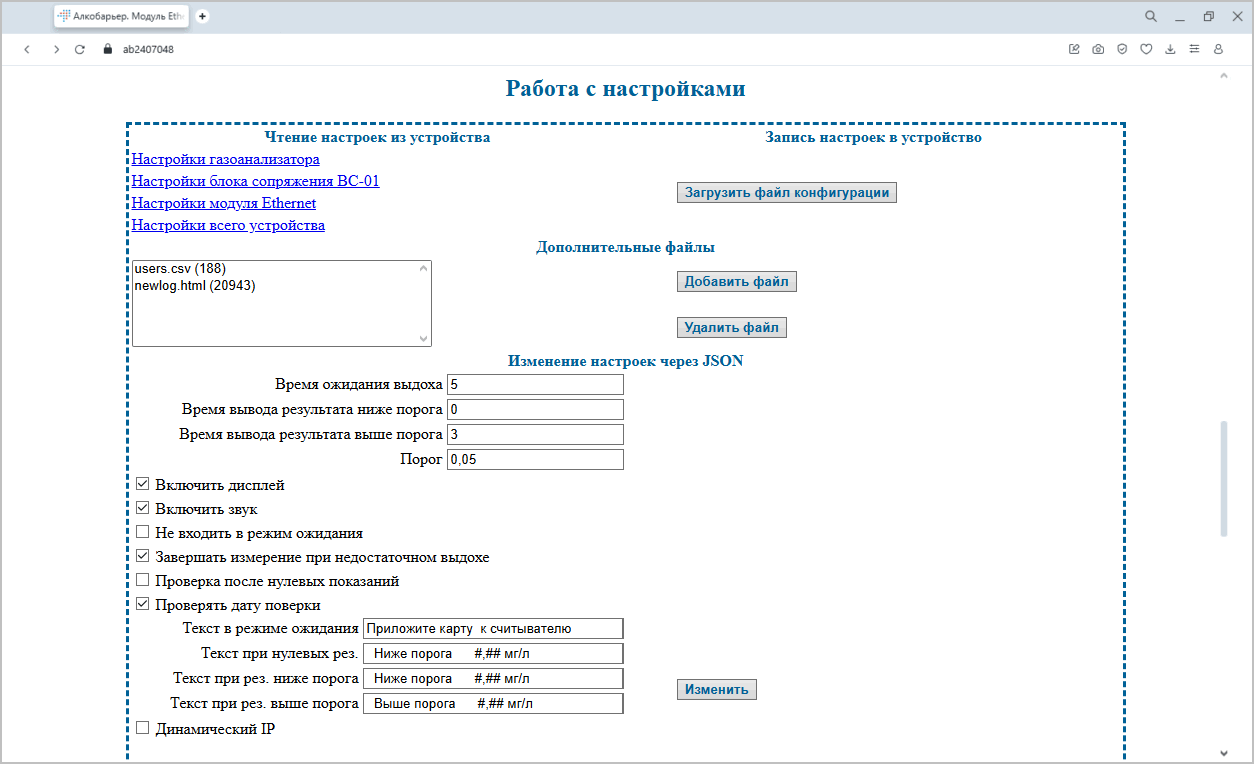

считывать и записывать настройки устройства.
Описание протокола и актуальная прошивка размещены во вкладках «Программное обеспечение» и «Эксплуатационная документация».
Интерфейсный модуль Ethernet устанавливается на материнскую плату блока сопряжения (разъём XP5). После установки и включения устройства пользователю становится доступен веб-интерфейс по адресу abXXXXXXX/index.html, где XXXXXXX - семизначный заводской номер модуля, записанный на лицевой стороне печатной платы. Веб-интерфейс модуля демонстрирует реализацию всех JSON команд протокола. В нём можно изменять настройки, получать информацию о текущем статусе и просматривать данные из памяти алкотестера.
Сетевые параметры устанавливаются с помощью программы «Настройка Алкобарьер» (по USB), через веб-интерфейс модуля (по Ethernet) или с помощью кнопок на передней панели газоанализатора (подробности в «Инструкции по монтажу, пуску и настройке»).
Используя протокол обмена информацией между интерфейсным модулем Ethernet и внешними устройствами можно получать данные о состоянии и управлять алкотестером Алкобарьер по сети, в том числе:
Описание протокола и актуальная прошивка размещены во вкладках «Программное обеспечение» и «Эксплуатационная документация».
Характеристики
|
Количество сокетов
?
|
8 |
|
Режим работы
|
TCP сервер |
|
Поддерживаемые протоколы
|
HTTP, HTTPS |
|
Основная функция
|
ответ на HTTP и HTTPS запросы |
|
Дополнительная функция
|
обмен данными по протоколам DHCP, LLMNR, NEDAP, перенаправление запросов с 80 порта |
|
Тип подключения
?
Тип подключения
|
статический или динамический IP |
|
Скорость
?
|
авто, 10 Мбит/сек., 100 Мбит/сек |
|
Обращение к модулю
|
по IP или сетевому имени |
|
Сетевое имя по умолчанию
?
|
abXXXXXXX, где XXXXXXX - заводской номер модуля |
При использовании дополнительных функций перенаправления запросов с 80 порта и обмена информации по протоколу LLMNR (используется совместно с NetBIOS) возможен доступ к модулю по общему сетевому имени всех устройств «alcobaryer».
В зависимости от настройки (см. Приложение 1 файла «Встроенное ПО интерфейсного модуля Ethernet: Протокол обмена») соединение может производиться по протоколу HTTP или HTTPS. При выборе HTTPS поддерживаются следующие протоколы:
Для доступа к модулю по протоколу HTTPS, в него записан уникальный сертификат безопасности, выпущенный на сетевое имя по умолчанию. Этот сертификат подписан удостоверяющим сертификатом общим для всех модулей. Удостоверяющий сертификат доступен для скачивания через веб-интерфейс модуля.
Присутствие файла nedap.csv переводит один из сокетов в режим работы по протоколу NEDAP. Содержимое файла определяет настройки этого сокета. Файл загружается в энергонезависимую область памяти модуля. Загрузка и удаление файла производится через веб-интерфейс модуля или через программу «Настройка АЛКОБАРЬЕР». Подробнее см. в описании протокола обмена.
Cетевое имя модуля, а также цепочки сертификатов можно изменять. Подробнее читайте в «Инструкции по монтажу, пуску и настройке».
Можно использовать аутентификацию клиента. Аутентификация производится либо запросом и проверкой клиентских сертификатов безопасности на этапе TLS рукопожатия, либо запросом логина и пароля по схеме basic. Использование того или иного типа аутентификации определяется настройкой. Подробнее о настройке аутентификации клиента читайте в «Инструкции по монтажу, пуску и настройке».
Разрешительная документация
Эксплуатационная документация
Видео
Реклама
Программное обеспечение
Актуальная прошивка
Актуальная версия прошивки загружается в устройство (модуль) через mini-USB разъём газоанализатора с помощью программы обновления прошивки интерфейсных модулей Алкобарьера «Alcobarier_IMF_Updater».Порядок обновления прошивки
Перед началом работы с программой установите драйвер FTDI D2XX с сайта: https://ftdichip.com/drivers/d2xx-drivers/, если ОС Windows не сделала это автоматически. Не отключайте питание в процессе обновления прошивки, это приведёт к полной неработоспособности модуля.
- Подключите газоанализатор (mini USB разъем на нижнем торце) к ПК с помощью кабеля USB - mini USB.
- Подайте питание на блок сопряжения. Включите устройство.
- Откройте программу «Alcobarier_IMF_Updater». Для этого запустите файл «Alcb_IMF_Updater_vX.Х.exe» из папки, куда был разархивирован дистрибутив.
- Нажмите кнопку «Поиск модулей». Отобразится список: блок спряжения (всегда), интерфейсный модуль Ethernet (если установлен), интерфейсный модуль RS-485 OSDP (если установлен).
- Нажмите кнопку «Файл прошивки». Выберите файл с расширением *.acbf. Информация в столбце «Версия ПО файла прошивки» у модулей обновится;
- Нажмите кнопку «Обновить» в строке модуля, чья прошивка требует обновления. Прочитайте предупреждение и нажмите кнопку «OK».
Сохранение лога Алкобарьера на ПК

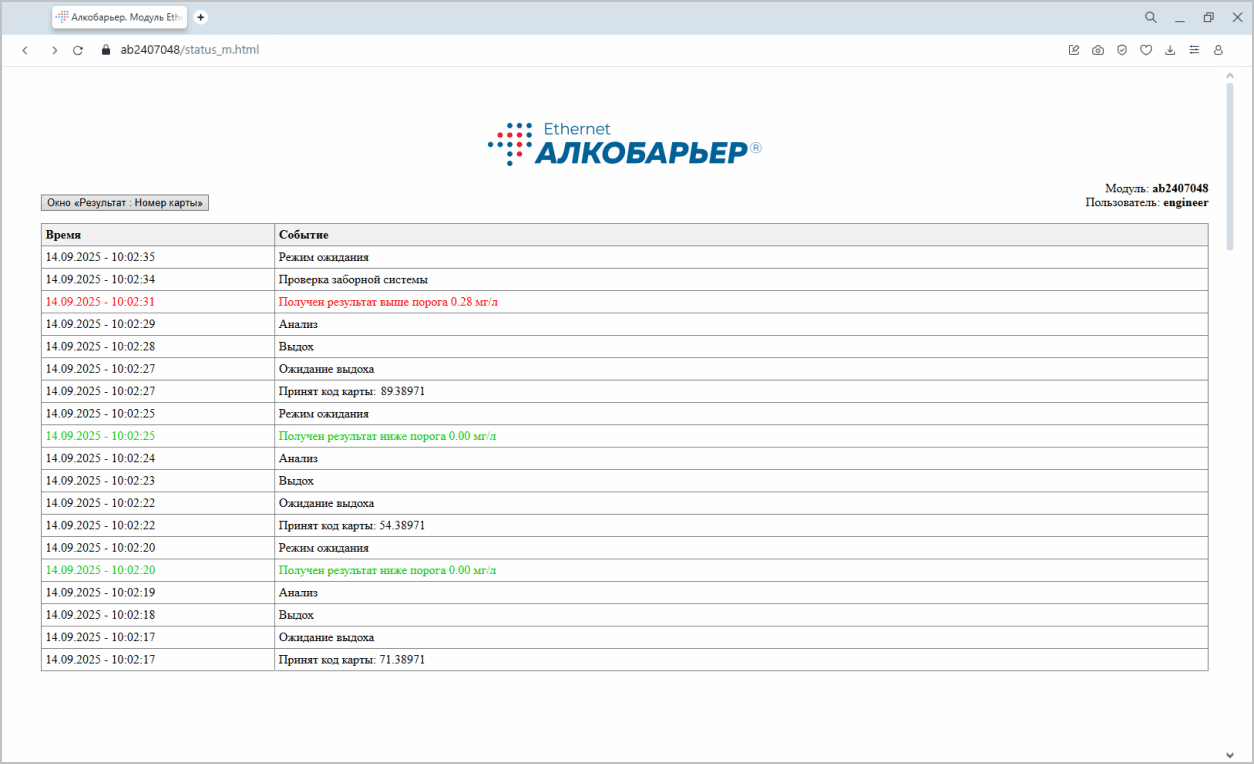

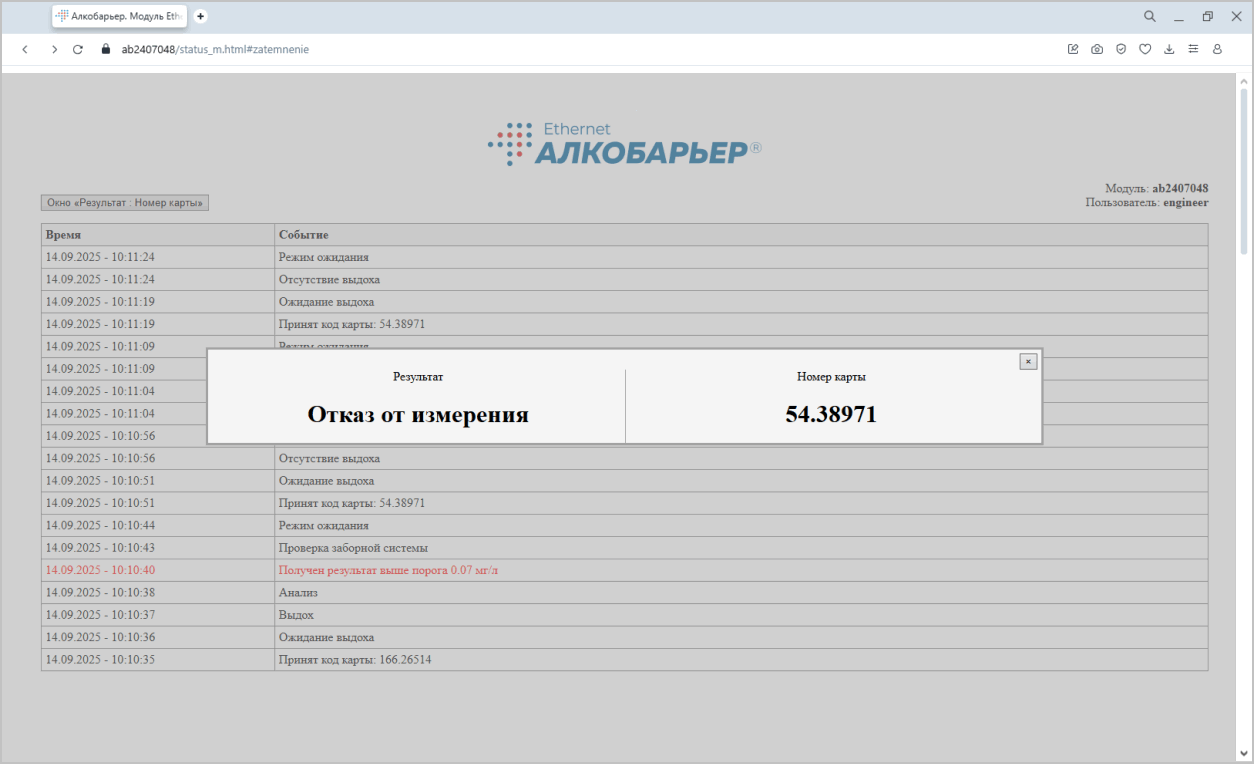

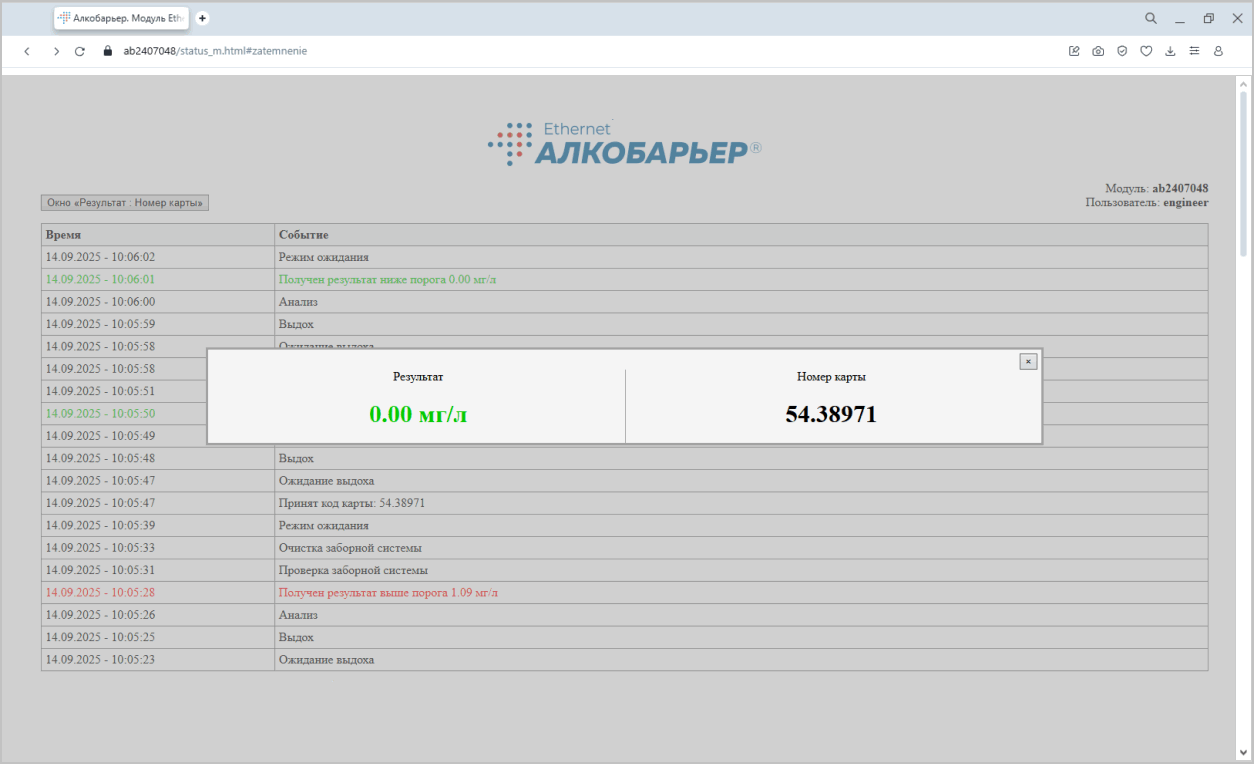

Если необходимо сохранять лог Алкобарьера через веб-интерфейс загрузите в память модуля Ethernet дополнительную страницу newlog.html. Newlog.html - версия веб-интерфейса модуля Ethernet с функцией сохранения лога Алкобарьера в csv и отображением поля «Код карты» в формате {Код организации}{Номер карты}. Страница загружается в память модуля Ethernet:
Подробнее см. в описании в архиве «Newlog.zip»
