Алкотестирование в СКУД Gate

В СКУД Gate для контроля уровня алкоголя у посетителей предприятия используется двухэтапная идентификация в точке прохода:

первый этап - проверка личной карты сотрудника,

второй этап - подтверждение, т.е. проведение алкотестирования.

Для включения прохода с алкотестированием соответствующим категориям сотрудников назначается режим прохода с подтверждением. В настройках уровней доступа таких сотрудников в ПО СКУД Gate рекомендуется использовать режим с подтверждением кодом. У пользователей, которым алкотестирование не требуется, данный режим не включается, и они проходят только по одному идентификатору - карте доступа.

Алкотестер «Алкобарьер» после каждого измерения может формировать на своём Wiegand выходе код, включающий концентрацию уровня алкоголя для конкретного пользователя. В диапазоне измерения от 0,05 - 2,00 мг/л, при шаге 0,01 мг/л - это порядка 200 кодов «алкогольных карт» (см. Инструкцию по настройке и монтажу). Но Алкобарьер можно настроить и на выдачу только двух Wiegand-кодов: «разрешающий» для всех результатов измерений ниже установленного порога, «запрещающий» - для всех результатов превышающих порог (порог устанавливается в программе «Настройка Алкобарьер»).

Логика работы алкотестера Алкобарьер в составе СКУД Gate

Сотрудник прикладывает карту к считывателю, система идентифицирует его и активирует Алкобарьер. Сотрудник производит выдох, алкотестер анализирует выдыхаемый воздух на наличие алкоголя и передает результат измерения на контроллер Gate. Если концентрация алкоголя ниже установленного порога, турникет открывается, сотрудник проходит, а система регистрирует успешный проход. При превышении допустимой концентрации доступ запрещается, факт нарушения фиксируется, на АРМ охранника выводится тревожное уведомление, а алкотестер автоматически переходит в режим очистки.

Алгоритм работы алкотестера Алкобарьер в составе СКУД Gate

исходное состояние: турникет закрыт, контроллер СКУД в режиме ожидания, алкотестер «Алкобарьер» заблокирован, на дисплее выводится сообщение «Приложите карту к считывателю» (редактируется в программе «Настройка Алкобарьер»);

сотрудник подносит свою личную идентификационную карту к считывателю точки прохода, код карты считывается и передается в контроллер СКУД по интерфейсу Wiegand;

контроллер проверяет код карты карты;

если сотруднику разрешен доступ и не требуется проходить дополнительное подтверждение - алкотестирование, контроллер открывает турникет;

если доступ разрешён, но для карты задан режим прохода с алкотестированием, контроллер активирует «Алкобарьер» (сообщение на дисплее алкотестера меняется на «Дуйте в мундштук»);

контроллер Gate переходит в режим ожидания подтверждающего кода - результата измерения - от «Алкобарьера»;

сотрудник дует в алкотестер и запускает процесс автоматического измерения концентрации алкоголя в выдыхаемом воздухе;

алкотестер анализирует выдох, результат измерения выводится на дисплей, а  на контроллер отправляется в виде Wiegand кода: «разрешающий», если концентрация алкоголя находится в пределах допустимого уровня, «запрещающий» - при превышении порога (устанавливается в программе «Настройка Алкобарьер»);

при поступлении «разрешающего» кода контроллер открывает турникет и завершает процесс пропуска;

в случае «запрещающего» кода контроллер фиксирует отказ в доступе и останавливает процесс;

если в течение заданного интервала времени сотрудник не подул в алкотестер, то контроллер отказывает сотруднику в доступе;

В зависимости от типа контроллера алгоритм может различаться в деталях. Подробности указаны в документации производителя Gate.

Для реализации особого варианта оценки уровня алкоголя с дифференциацией по степени превышения порога в настройках уровней доступа пользователей, подлежащих алкотестированию, в ПО СКУД Gate требуется использовать иной режим подтверждения - режим с подтверждением картой («Требует подтверждения»). В данном режиме разрешающей картой является специальная зарегистрированная в БД СКУД карта с признаком «Подтверждающая карта». Для удобства настроек целесообразно и в настройках ПО СКУД, и в настройках алкотестера, установить код для такой карты «000700». Для дифференцированных результатов разного уровня превышения порога в ПО СКУД и в алкотестере целесообразно зарегистрировать несколько карт с кодами «0008ХХ», где ХХ — это условное значение степени превышения разрешенного порога уровня алкоголя в выдохе.В ПО СКУД следует зарегистрировать такие карты, используя удобные смысловые названия, например: «Уровень превышен на 1 единицу» (код 000801), «Уровень превышен на 2 единицы» (код 000802), «Уровень превышен на 3 единицы» (код 000803), и т. д. Эти карты не должны иметь статус подтверждающих, и могут вообще не иметь собственного уровня допуска в данной точке.В настройках алкотестера должны быть занесены коды 000801, 000802, 000803 и т. д., в соответствии со степенью превышения порогового значения уровня алкоголя.В результате, при поступлении в контроллер доступа кодов карт (000801, 000802, 000803 и т. д.), соответствующих превышению уровню порога, в контроллере формируется событие «Неверная карта подтверждения», а в описании этого события есть указание кода самой карты (000801, 000802, 000803 и т. д.). Этот код в тексте отчета событий по данной точке доступа позволит администратору СКУД не только выявить факт отказа в проходе, но конкретизировать условный уровень превышения порога алкоголя в выдохе данного пользователя.
Сайт Gate → Продукция → СКУД Gate → Интеграции → Gate-Алко-Контроль: https://skd-gate.ru/produkty/gate/integraciya/gatealkokontrol/.

Варианты точек прохода с алкотестированием

двунаправленная точка с алкотестированием в обе стороны;

двунаправленная точка с алкотестированием в одну сторону;

однонаправленная точка доступа с алкотестированием.

Производитель Gate рекомендует применять вариант двунаправленной точки доступа с алкотестированием в обе стороны. Он является наиболее предпочтительным с точки зрения логики работы СКУД Gate и последующей обработки событий доступа. Если на предприятии требуется алкотестирование только в одну сторону, то рекомендуется делать отдельные, выделенные для каждого направления, однонаправленные точки прохода, либо в составе двунаправленной точки доступа следует использовать дополнительный контроллер для обработки выхода без алкотестирования.

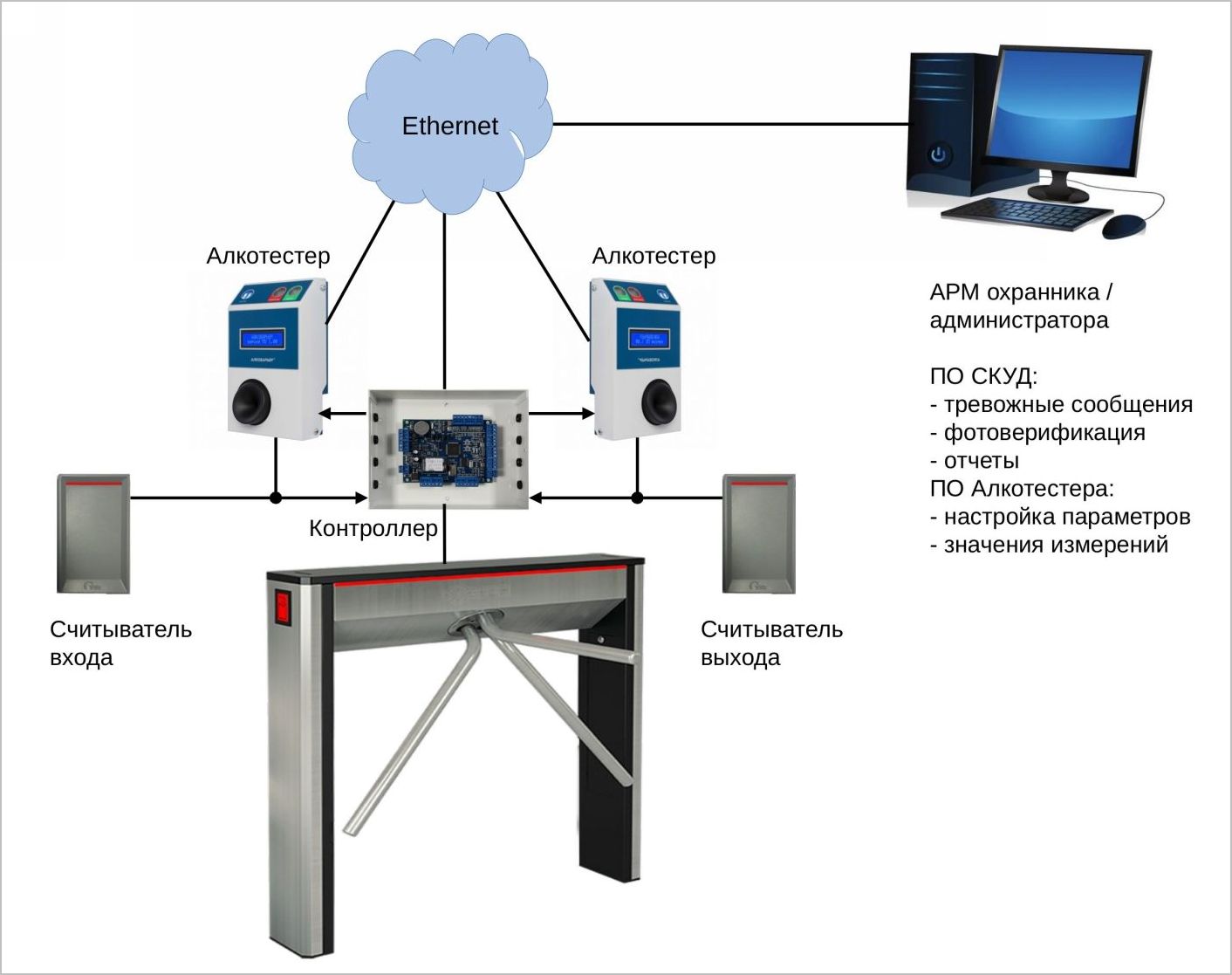

Состав оборудования точки доступа с алкотестированием

Типовой состав одной двунаправленной точкой доступа с алкотестированием в обоих направлениях:

контроллер СКУД Gate-8000-Ethernet версии 8216/002 или выше (или Gate-8000, подключенный через преобразователь интерфейса RS-485 / Ethernet или Gate-USB / 485 ) - 1 шт.;

релейная плата Gate-Relay - 1 шт.;

считыватель идентификаторов используемого типа - 2 шт.;

АРМ охранника/администратора с ПО СКУД Gate-Server-Terminal - 1 кт.;

турникет (предпочтительно тумбовый) - 1 шт.;

алкотестер Алкобарьер (стандартный комплект: газоанализатор + блок сопряжения) - 2 шт.;

сетевое оборудование - комплект;

ИБП - комплект.

Инструкции по организации доступа с алкотестированием на базе Алкобарьера в СКУД Gate

https://skd-gate.ru/images/products/other/instrukcii_skud_gate_alkobar_er.zip
