Алкотестер для СКУД «Электра-АС»
С 2020 года производитель СКУД ООО «Электра-Н» наш технологический партнёр по интеграции алкотестера «Алкобарьер» в СКУД «Электра-АС».
Алкотестирование в СКУД «Электра-АС»
Для контроля концентрации алкоголя в выдыхаемом воздухе сотрудников предприятия алкотестер «Алкобарьер» можно подключить к контролеру СКУД EL-C900 через дискретные выходы при помощи виртуальной машины. При таком подключении передаётся только факт превышения концентрации выше допустимого предела.Так же, подключать алкотестер «Алкобарьер» к СКУД «Электра-АС» можно таким образом, чтобы численное значение концентрации записывалось в базу данных, а настраивать допустимый порог можно было непосредственно из программы. Данная функция поддерживается в программе начиная с версии 1010 и в прошивках контроллера начиная с 3.10. Кроме этого функция «Алкобарьер» должна быть разрешена в лицензии. Необходимо так же активировать процесс «Алкобарьер». Подробнее об управлении процессами читайте в «Руководстве оператора»: http://electra-ac.ru/support/download/.
Алкотестер «Алкобарьер» передает значения измерений через интерфейс Wiegand на входы дополнительных считывателей контроллера. После подключения «Алкобарьера» к контроллеру, алкотестер нужно настроить для согласования его работы со СКУД. Для этого загрузите в алкотестер, с помощью программы «Настройка Алкобарьер» (потребуется кабель USB - mini USB), конфигурационный файл (формат *.acf). Он изменит заводские настройки алкотестера на те, которые необходимы для подключения к данному СКУД.
При возникновении вопросов обращайтесь в нашу техническую поддержку по направлению алкотестирование в СКУД: alcobarier@alcotector.ru.
Принцип работы контроллера СКУД с алкотестером
Принцип работы контроллера EL-C900 с алкотестером «Алкобарьер»:| Код | Описание |
| 0 | Результат ниже порога |
| 1 | Результат выше порога |
| 2 | Выдох прерван |
| 3 | Алкотестер не готов (очистка после предыдущего измерения) |
| 4 | Неисправность алкотестера |
Подключение алкотестера и турникета к контроллеру

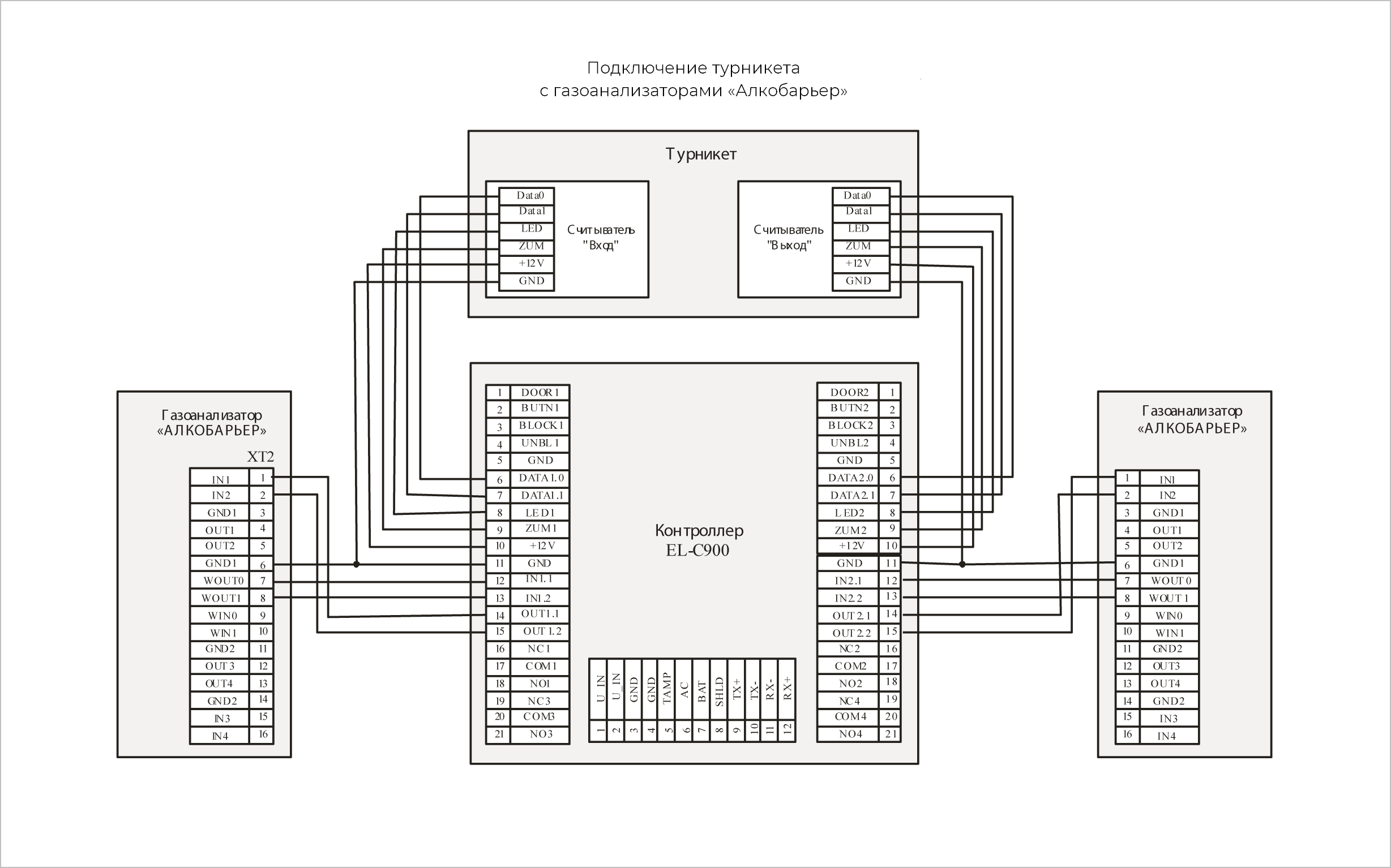

Для подключения алкотестера «Алкобарьер» необходимо:Ниже изображена схема подключения турникета и двух алкотестеров «Алкобарьер» к контроллеру EL-C900. При таком подключении алкотестер, подключенный ко входам IN1.1, IN1.2, будет работать совместно с первым считывателем на вход, а подключенный ко входам IN2.1, IN2.2 - совместно со вторым считывателем на выход. При отсутствии второго газоанализатора концентрация алкоголя на выходе контролироваться не будет.
Настройка газоанализатора

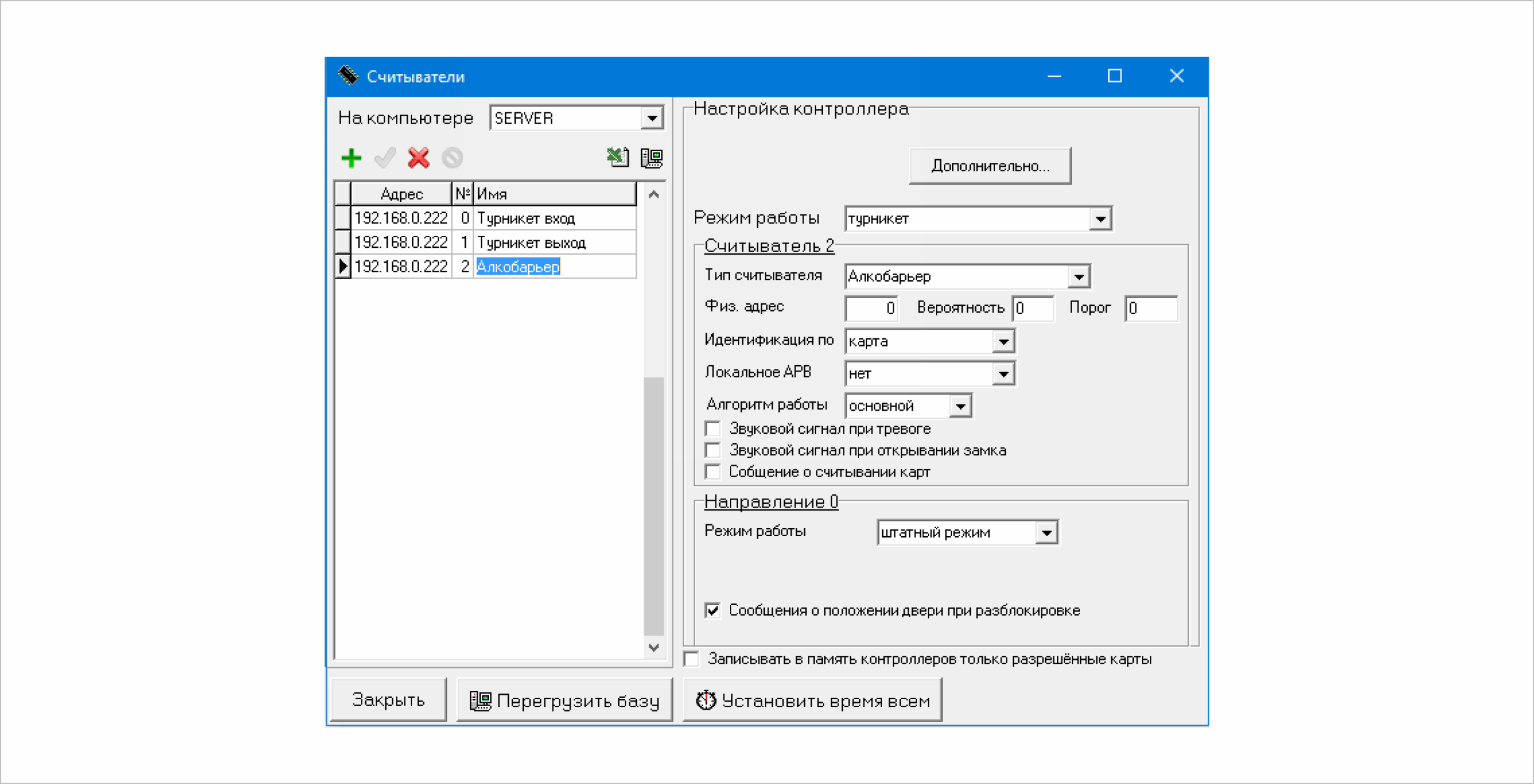

«Алкобарьер» нужно подключить к одному из дополнительных входов для считывателей. Номер считывателя должен быть «2» или «3». «Алкобарьер» с номером считывателя «2» будет работать совместно со считывателем турникета «0», а с номером «3» совместно со считывателем «1». Тип считывателя нужно выбрать «Алкобарьер». Считыватели с типом «Алкобарьер» имеют ряд дополнительных настроек.«Порог» – это значение измерения, ниже которого пользователю разрешается проход. Единицы измерения данной величины зависят от файла конфигурации, загруженного с алкотестер. В России приняты единицы измерения мг/л, а в Белоруссии – промилле. В случае использования промилле, значение устанавливается в сотых долях промилле. Например, для допуска пользователей с концентрацией алкоголя ниже 0.3 промилле нужно установить значение 30.
«Вероятность» – это вероятность проведения измерения в процентах. Если нужно контролировать каждого пользователя, нужно установить значение «100». Для временного отключения проверок на алкоголь можно установить значение «0».
Можно также исключить проверки на алкоголь для определенных групп пользователей или проводить их по определенному расписанию. Это делается заданием уровней доступа. Если в уровне доступа пользователя для считывателя «Алкобарьер» установлена временная зона, которая в данный момент времени разрешена, то проверка данного пользователя в данный момент времени проводиться не будет, а если запрещена, то будет проводиться в соответствии с установленной вероятностью проведения. Ниже приведены три примера уровней доступа.

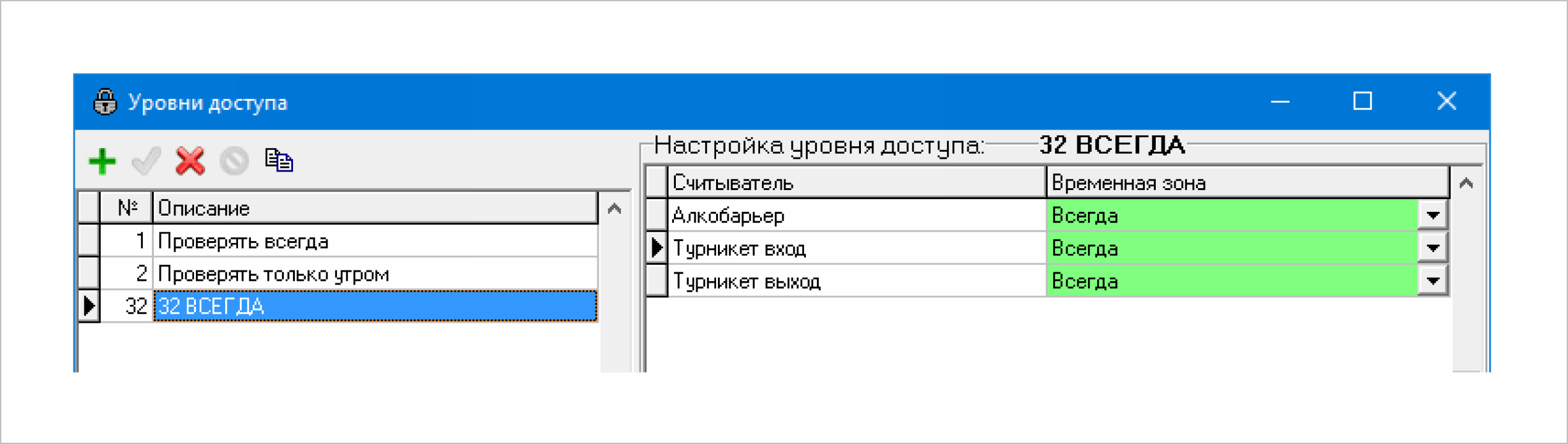

Предопределенный в системе привилегированный уровень доступа «32 ВСЕГДА» имеет установленную по умолчанию временную зону «Всегда» для всех считывателей. Пользователи с таким уровнем доступа проверяться на алкоголь не будут.

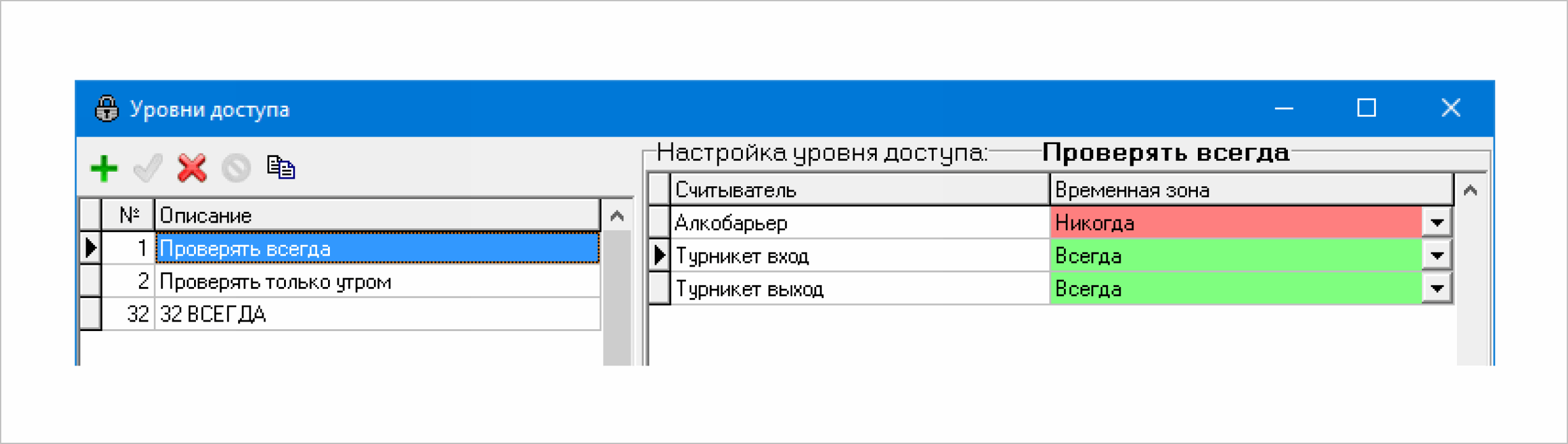

Пользователи с уровнем доступа «Проверять всегда» будут проверяться в любое время суток в соответствии с установленной вероятностью.
Пользователи с уровнем доступа «Проверять только утром» не будут проверяться до 7:00 и после 10:00.
